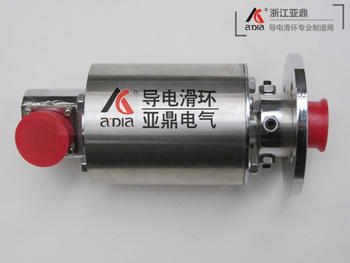

测井绞车滑环

测井绞车滑环

产品特点:

1.每个滑道采用多触点技术设计,结构设计小巧紧凑

2.环道采用“V”型槽的设计, 多点式簇刷式接触

3.电刷采用弹性体和贵金属结合,在极低的摩擦力下保证接触可靠。

4.可同时传输模拟信号、数字信号、触控信号、通话信号、电话线信号,可传输Profibus Canbus Fast Ethemet 等数据信号

5.贵金属接触触点保证超长工作寿命

6.金-金接触电阻极低,生成的磨损碎屑极少,

7.性能稳定、寿命长、维护方便

8.金属不锈钢或铝合金外壳设计,转子和定子采用专用的防水航空插头

9.结构小巧紧凑,安装简单便捷

10.低温振动运行平滑,耐高低温(-60 C~+240℃C)、耐高压

11.高速滑环可达3000 转/分(具体根据安装精度决定)

12.恶劣环境下使用:防盐雾、防酸性、防腐蚀、抗震动、抗冲击

13.高防护等级IP51,IP65,IP68可选.

14.低电器噪音(小于5毫欧)、隔离度大于60dB、信号传输损耗极低

15.可同时传输大电流(电流可达2000A)



如何选型:

可以根据客户的要求定做

高防护等级IP51,IP65,IP68可选.

电流可选

转速可选

电气参数:

工作转速 0-1000转/分
转动范围 0~360 º连续
通路数 8 环
额定电压 380VAC
额定电流 12A
触点材料 金 / 金
耐压强度 每2路之间≥500V/50Hz
绝缘电阻 500MΩ/500VDC
工作温度 -45℃~+70℃
动态电阻波动值 最大5 MΩ
壳体材料 铝合金或不锈钢(防爆区域应用)
连接方式 8 芯快速接头
防护等级 IP65
重量

2Kg

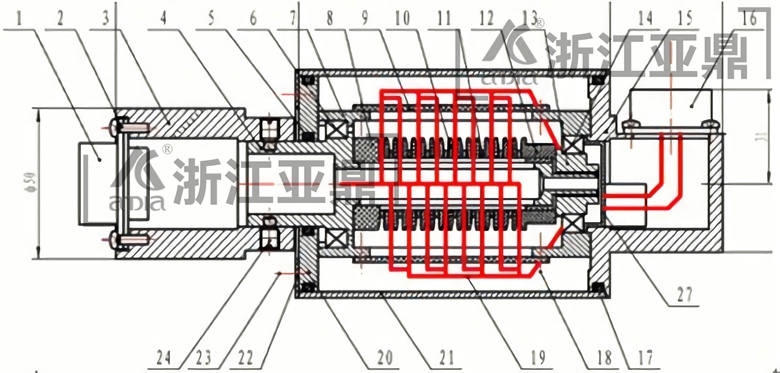

1-航空插座;2-十字槽盘头螺钉;3-前接头;4-中心轴;5-O形橡胶密封圈;

6-滚动轴承;7-定子主体;8-绝缘套管;9-导线连接板;10-隔环;11-绞车滑环;

12-尾隔环;13-轴承座;14-滚动轴承;15-后端盖;16-航空插座;

17-O形橡胶密封圈;18-十字槽盘头螺钉;19-内部连接导线;20-前端盖;

21-外壳;22-外壳压板;23-紧定螺钉;24-十字槽盘头螺钉;27-隔离盖
