产品特点：
支持每路信号(2A，可定制5A)、电流（10A，可选做20A/每路）；最高转速：500RPM；
标准型号支持2~36路（每路10A）电流或1~56信号(每路5A)，可定制其它通路；
接触材料采用贵金属+超硬镀金处理，电阻波动小，接触电阻小，保证优良的传输性能；
应用领域：
亚鼎SRH50120系列滑环可以用于儿童娱乐机、食品机械、自动送料机、全自动磨粉机、
灯条贴附机、汽车改装设备等任意需要360°旋转导电或传输各种信号的装置。
技术参数：
电气技术指标
| 参数Specification | 数值Values | |
| 功率Power | 信号Signal | |
| 额定电压 | 380VAC | 240VAC/VDC |
| 绝缘电阻 | ≥1000MΩ/500VDC | ≥500MΩ/500VDC |
| 导线规格 | AWG16镀锡铁氟龙或PVC绝缘 | AWG22镀锡铁氟龙绝缘 |
| 导线长度 | 标准300mm | |
| 绝缘强度 | 500VAC@50Hz,60s | |
| 动态电阻变化值 | ＜0.01Ω | |
机械技术指标
| 参数Specification | 数值Values | |
| 功率Power | 信号Signal | |
| 工作转速 | 0-800rpm(或更高) | |
| 工作温度 | -20℃-+80℃ or -40℃-+80℃ | |
| 工作湿度 | 60％RH或更高 | |
| 接触材料 | 贵金属 | |
| 壳体材料 | 工业金属 | |
| 操作扭矩 | 6环产品为0.1N/m，每增加6环，扭矩增大 | |
| 保护等级 | IP51 | |
举例说明：
SRH50120-06P10-12S05 SRH表示过孔式导电滑环，孔径50mm,外径120mm,共有6个通路，其中6路为每路10A，另外有12路信号（5A）；
SRH50120-06P10 SRH表示过孔式导电滑环，孔径50mm，外径120mm，共有6个通路，每路10A电流；
SRH50120-12S05 SRH表示过孔式导电滑环，孔径50mm，外径120mm，共有12个环道，每路5A信号电流；
*提示：10A电流环并起来可作为倍率*10A电流环使用，比如：2环10A并起来做作为1路20A使用
型号：
| 型号 | 长度L | 电流 | 总环道 | |
| 功率（10A) | 信号（5A) | |||
| SRH50120-6P | 64 | 6 | / | 6 |
| SRH50120-12S | 88 | / | 12 | 12 |
| SRH50120-12P | 88 | 12 | / | 12 |
| SRH50120-6P/12S | 112 | 6 | 12 | 18 |
| SRH50120-24S | 136 | / | 24 | 24 |
| SRH50120-18P | 112 | 18 | / | 18 |
| SRH50120--12P/12S | 136 | 12 | 12 | 24 |
| SRH50120-6P/24S | 160 | 6 | 24 | 30 |
| SRH50120-36S | 184 | / | 36 | 36 |
| SRH50120-24P | 136 | 24 | / | 24 |
| SRH50120--18P/12S | 160 | 18 | 12 | 30 |
| SRH50120-12P/24S | 184 | 12 | 24 | 36 |
| SRH50120-6P/36S | 208 | 6 | 36 | 42 |
| SRH50120-48S | 232 | / | 48 | 48 |
| SRH50120-30P | 160 | 30 | / | 30 |
| SRH50120-24P/12S | 184 | 24 | 12 | 36 |
| SRH50120-18P/24S | 208 | 18 | 24 | 42 |
| SRH50120-12P/36S | 232 | 12 | 36 | 48 |
| SRH50120-6P/48S | 256 | 6 | 48 | 54 |
| SRH50120-60S | 388 | / | 60 | 60 |
| SRH50120-36P | 184 | 36 | / | 36 |
| SRH50120-30P/12S | 208 | 30 | 12 | 42 |
| SRH50120-24P/24S | 232 | 24 | 24 | 48 |
| SRH50120-18P/36S | 256 | 18 | 36 | 54 |
| SRH50120-12P/48S | 280 | 12 | 48 | 60 |
| SRH50120-6P/60S | 304 | 6 | 60 | 66 |
| SRH50120-72S | 328 | / | 72 | 72 |

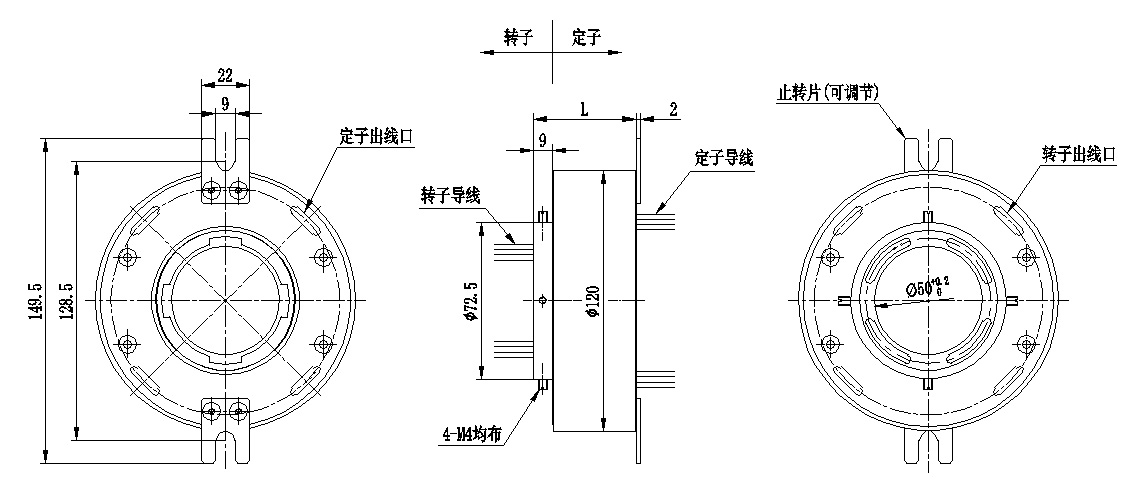

图纸:
可选项：
▸可选法兰安装.
▸可指定出现方式.
▸最大可支持:1-56路
▸可选插接头和热缩管.
▸导线长度。
▸屏蔽电缆
▸传输频率可达 500 MHz
▸可混合高速率数据传输（以太网传输,USB,Profibus）
▸信号，同轴电缆，功率线混合
▸热电偶信号混合
▸防震，高温等特殊环境定制
▸气压/液压 混合
▸高温定制可达 250 度
▸高压、大电流定制(1000A,1万伏)
▸军工级别
▸IP65,IP68 可选.

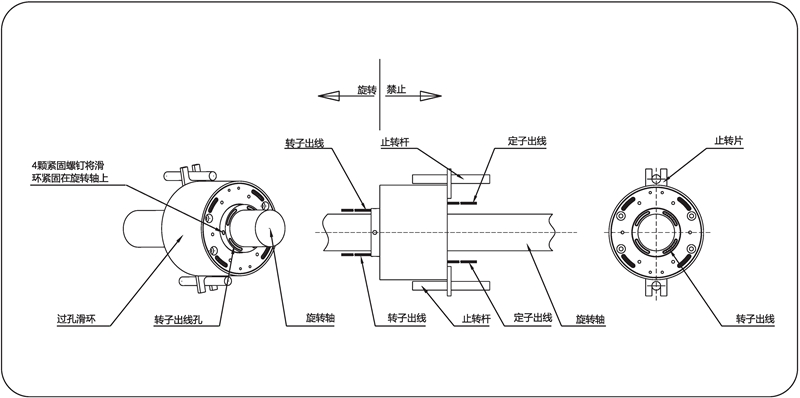

安装说明：
因为滑环转子与定子在安装时很难保证同心，建议用四个紧定螺钉将滑环固定在旋转轴上，止动杆插入止动片即可，
千万不能强行固定止动片，否则可能导致滑环或达不到预期的使用寿命。
注意事项：
1.滑环环体不得作承重用，环体导线也不得承受外部控力。
2.在滑环安装时，务必要保护好导线，避免因导体绝缘层损坏而影响产品品质。
3.滑环是精密电气元件，应使其在一个干燥，少尘的环境下工作。如果环境条件恶劣，应增加防护措施。
基于本型号定制：
浙江亚鼎电气有限公司是国内最早从事滑环技术研究，生产的公司之一，对各个行业定制滑环经验丰富，拥有超过10000种滑环方案图纸数据库。
如何进行特殊要求订购
基于型号SRH1254定制型号说明：
例子：
如果您需要订购 SRH50120,支持 60路*5A信号,订购型号为 SRH50120--60S05
如果您需要订购 SRH50120，支持 12路*5A信号 + 3路*10A,,订购型号为 SRH50120-03P10-12S05
其他特殊要求：
