产品特点:
滑环孔径 25mm,外径: 78mm;
支持每路信号(2A)、电流(10A,可选做20A/每路);
最高转速:600RPM;
标准型号支持1~36路10A电流或1~56信号(每路2A),可定制更多通路;
标准化产品,有库存;
一体化结构设计,安装方便;
应用领域:
亚鼎SRH系列滑环可以用于小型自动气象站、无线风速风向检测器(风速风向记录仪)、起重机(起重臂上的收卷线筒)、电池极片轧机、全自动真空包装机、小型自动灌装机、自控飞机游乐设备、自控小蜜蜂等游乐设施,自动化设备如纺织机械、原料储存及输送系统、全自动钉卷机、全自动卷绕机、机器人视觉系统(用于机械手臂、智能生产线的视觉检测)、锂电池封装设备(焊接机器人)等任意需要360°旋转导电或传输各种信号的装置。
技术参数:
电气技术指标
参数Specification | 数值Values | |
功率Power | 信号Signal | |
额定电压 | 380VAC | 240VAC/VDC |
绝缘电阻 | ≥1000MΩ/500VDC | ≥500MΩ/500VDC |
导线规格 | AWG16镀锡铁氟龙或PVC绝缘 | AWG22镀锡铁氟龙绝缘 |
导线长度 | 标准300mm | |
绝缘强度 | 500VAC@50Hz,60s | |
动态电阻变化值 | <0.01Ω |
机械技术指标
参数Specification | 数值Values | |
功率Power | 信号Signal | |
工作转速 | 0-800rpm(或更高) | |
工作温度 | -20℃-+80℃ or -40℃-+80℃ | |
工作湿度 | 60%RH或更高 | |
接触材料 | 贵金属 | |
壳体材料 | 工业金属 | |
操作扭矩 | 6环产品为0.1N/m,每增加6环,扭矩增大 | |
保护等级 | IP51 |

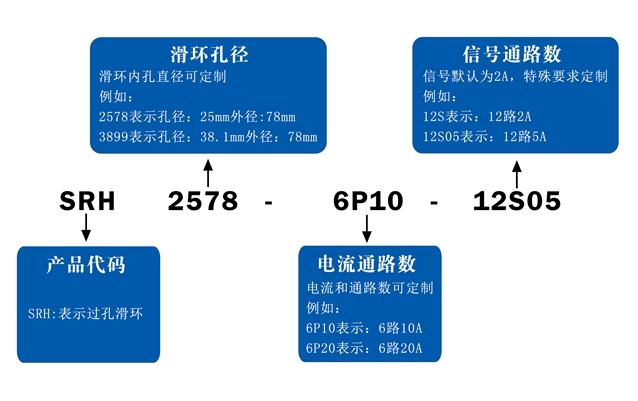

举例说明:
SRH2578-06P10-12S05 SRH表示过孔式导电滑环,孔径25mm,外径78mm,共有6个通路,其中6路为每路10A另外有12路信号(5A);
SRH02578-06P10 SRH表示过孔式导电滑环,孔径25mm,外径78mm,共有6个通路,每路10A电流;
SRH02578-12S05 SRH表示过孔式导电滑环,孔径25mm,外径78mm,共有12个环道,每路5A信号电流;
*提示:10A电流环并起来可作为倍率*10A电流环使用,比如:2环10A并起来做作为1路20A使用
型号:
型号 |
长度L |
电流 |
总环道 |
|
功率(10A) |
信号(5A) |
|||
SRH2578-6P | 55 | 6 | / | 6 |
SRH2578-12S | 79 | / | 12 | 12 |
SRH2578-12P | 79 | 12 | / | 12 |
SRH2578-6P/12S | 103 | 6 | 12 | 18 |
SRH2578-24S | 127 | / | 24 | 24 |
SRH2578-18P | 103 | 18 | / | 18 |
SRH2578--12P/12S | 127 | 12 | 12 | 24 |
SRH2578-6P/24S | 151 | 6 | 24 | 30 |
SRH2578-36S | 175 | / | 36 | 36 |
SRH2578-24P | 127 | 24 | / | 24 |
SRH2578--18P/12S | 151 | 18 | 12 | 30 |
SRH2578-12P/24S | 175 | 12 | 24 | 36 |
SRH2578-6P/36S | 203 | 6 | 36 | 42 |
SRH2578-48S | 223 | / | 48 | 48 |

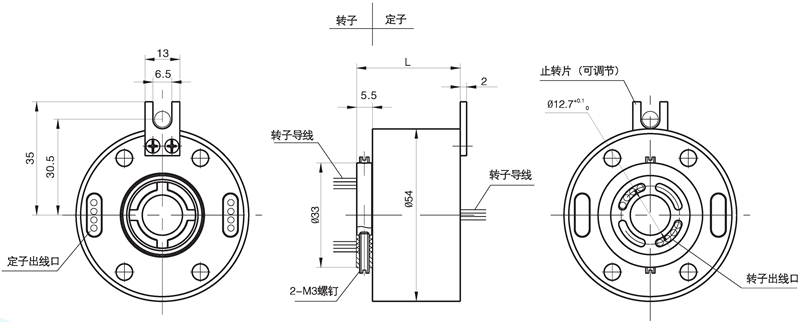

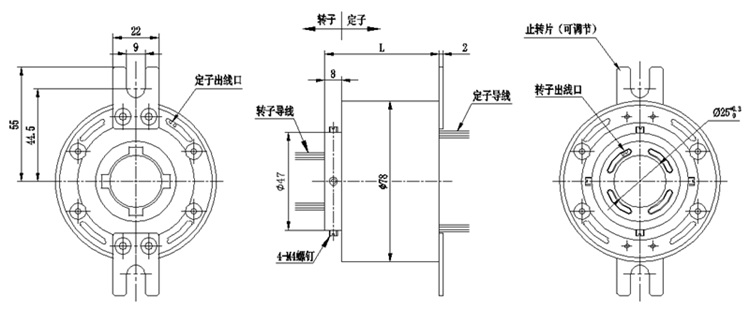

图纸:
可选项:
▸可选法兰安装.
▸可指定出现方式.
▸最大可支持:1-56路
▸可选插接头和热缩管.
▸导线长度。
▸屏蔽电缆
▸传输频率可达 500 MHz
▸可混合高速率数据传输(以太网传输,USB,Profibus)
▸信号,同轴电缆,功率线混合
▸热电偶信号混合
▸防震,高温等特殊环境定制
▸气压/液压 混合
▸高温定制可达 250 度
▸高压、大电流定制(1000A,1万伏)
▸军工级别
▸IP65,IP68 可选.
安装:
安装说明
因为滑环转子与定子在安装时很难保证同心,建议用四个紧定螺钉将滑环固定在旋转轴上,止动杆插入止动片即可,
千万不能强行固定止动片,否则可能导致滑环或达不到预期的使用寿命。
注意事项
1.滑环环体不得作承重用,环体导线也不得承受外部控力。
2.在滑环安装时,务必要保护好导线,避免因导体绝缘层损坏而影响产品品质。
3.滑环是精密电气元件,应使其在一个干燥,少尘的环境下工作。如果环境条件恶劣,应增加防护措施
基于本型号定制:
如何进行特殊要求订购
基于型号SRH1254定制型号说明:
例子:
如果您需要订购 SRH2578,支持 60路*5A信号,订购型号为 SRH2578--60S05
如果您需要订购 SRH2578,支持 12路*5A信号 + 3路*10A,,订购型号为 SRH2578-03P10-12S05
其他特殊要求:
如果您还有其他特殊要求,比如:长度限制,高度限制,其他尺寸限制,出线方式,导线长度,定制接头,高温,大电流,军工级别等,请联系我们 联系电话:13777770275 QQ 226778285 邮箱:asia1100@163.com
