SRC012系列微型帽式滑环

SRC012系列微型帽式滑环

产品特点:

360°传输的信号:电流、图形、视频、高清信号、控制、网线、伺服电机等各种信号,支持多种信号、功率混合传输;接触点采用军工级超硬金镀层处理,保证极低电阻波动和超长工作寿命;具有低扭矩,低损耗、低电气噪音、免维护等优点;

应用领域:

CCTV 监控系统,摄影摄像.电气测试设备.医疗设备.机器人,测试仪器,转台自动化设备等等...

特殊应用,请联系技术支持:  联系电话:13777770275  QQ 226778285  邮箱:asia1100@163.com



订购型号说明:



技术参数:

技术参数
额定电压 240VDC/240VAC  接触材料 贵金属
额定电流 标准每路为2A 2A/ring 壳体材料 工程塑料
导线规格

AWG30镀银铁氟龙

AWG30, color coded, PTFE

insulated, silver plated copper

导线长度

250mm或根据客户要求提供

250mm (or as request)

绝缘体强度

500VAC@50Hz,60s

绝缘电阻 1000MΩ/500VDC
动态电阻变化值 <0.01Ω 绝缘强度 1000MΩ@600VDC,10s
绝缘强度 1000MΩ@600VDC,10s 额定转速 0~300rpm
工作温度 -20℃-+80℃ 工作湿度  60%RH 或更高 60%RH or highe



型号说明:

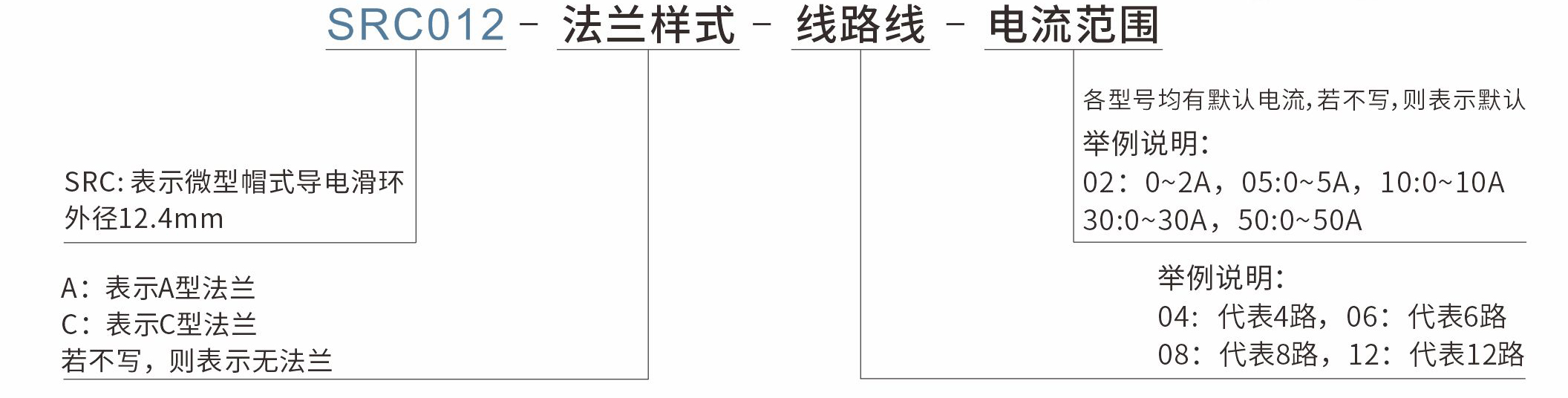

标准型号举例说明:

SRC012系列 帽式导电滑环

SRC012-12 表示:帽式导电滑环,外径18mm,支持12路2A电流信号;

* 提示: 2A 电流环并起来可作为 倍率*2A 电流环使用.

* 比如: 3 环2A 并起来做作为 1路6A 使用



型号:

产品型号

路数

每路最大电流 导线规格

长度

SRC012-06

6

1.5A 镀银铁氟龙AWG30#

14

SRC012-12

12

1.5A

镀银铁氟龙AWG30#

19.5

SRC012C-06

16

1.5A

镀银铁氟龙AWG30#

14

SRC012C-12

12

1.5A

镀银铁氟龙AWG30#

19.5

SRC012C-18

18

1.5A

镀银铁氟龙AWG30#

23



图纸:

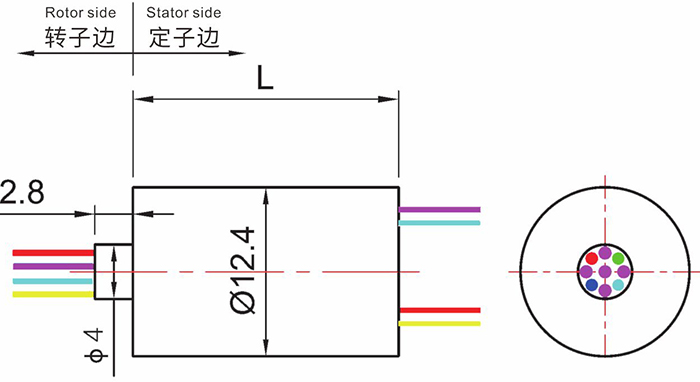

SRC012系列/无法兰:

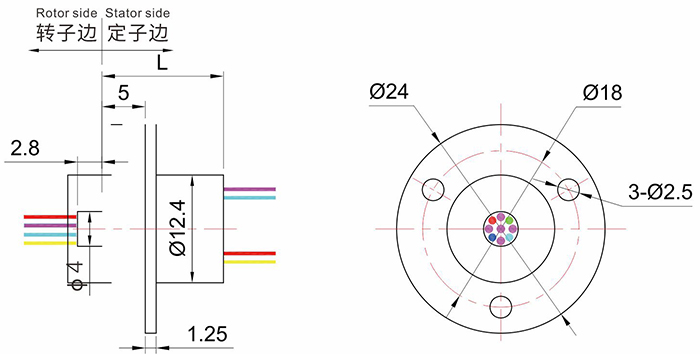

SRC012系列/C型法兰:



可选项:

▸可选法兰安装.

▸可指定出现方式.

▸最大可支持:1-24路

▸可选插接头和热缩管.

▸导线长度。

▸屏蔽电缆

▸传输频率可达 500 MHz

▸可混合高速率数据传输(以太网传输,USB,Profibus)

▸信号,同轴电缆,功率线混合

▸热电偶信号混合

▸防震,高温等特殊环境定制

▸气压/液压 混合

▸军工级别



安装:



各环路导线色码表:

环道 1 2 3 4 5 6 7 8 9 10 11 12
颜色 绿 绿
环道 13 14 15 16 17 18 19 20 21 22 23 24
颜色 绿 绿



基于本型号定制

浙江亚鼎电气有限公司是国内最早从事滑环技术研究,生产的公司之一, 对各个行业定制滑环经验丰富,拥有超过10000种滑环方案图纸数据库。



如何进行特殊要求订购

基于型号SRC012定制型号说明:



例子:

如果您需要订购 SRC012-06 代表6环通道



其他特殊要求:

如果您还有其他特殊要求,比如:长度限制,高度限制,其他尺寸限制,出线方式,导线长度,定制接头,高温,大电流,军工级别等,请联系我们 联系电话:13777770275  QQ 226778285  邮箱:asia1100@163.com
