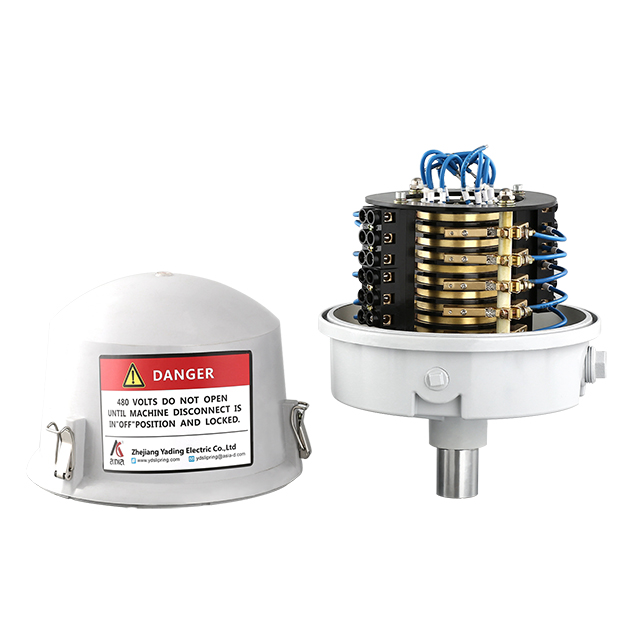

大型电动中心支轴式喷灌机集电环

大型电动中心支轴式喷灌机集电环

产品特点:

1.产品外壳采用工程塑料,提高产品的抗冲击能力、耐候性、抗紫外线能力。

2.基座采用铝合金成型,保证了强度和轻便。

3.导电采用碳刷和铜环连接,超长的使用寿命,良好的电气性能。

4.定子为导线直线引出,产品整体高度低。

5.材料抗腐蚀处理、高防护性,IP65,雨雪天气中电气性能良好,运行稳定。

安装方式:

喷灌机滑环通常安装在设备的旋转中心,主要由旋转与静止两大部分组成。旋转部分连接设备的旋转结构并随之旋转运动,成为“转子”,静止部分连接设备的固定结构,成为“定子”。“转子”通过外罩上面3-M8螺栓固定连接,“定子”通过上端两块压板固定连接。

维护方式:

不能超过产品的额定电流和电压,碳刷磨损超过原长度2/3,必须更换整套碳刷;长期存放后在使用,先将本产品空载旋转5-10分钟后再加负载,以避免影响电气性能。

电气技术指标:

额定电压 480VAC/VDC
额定电流 25A/路(或50A)
导线规格 AWG12
绝缘电阻 ≧500MΩ/500VDC
抗电强度

1000VAC/50HZ,60S

机械技术指标:

额定转数 300RPM
工作温度 -40°C~+80°C
工作湿度 70%RH或更高
接触材料 碳刷、黄铜
引线方式 接线端子
壳体材料 耐候性工程机械
防护等级 IP65或更高

按需定制要求请联系我们!
