YD02012(2进2出+电,电一体滑环 气管10~12mm)

YD02012(2进2出+电,电一体滑环 气管10~12mm)

产品特点

可以混合功率动力线、信号线、以太网、USB、工业总线、控制线、电磁阀、感应线等;

标准为法兰安装形式,可定制空心轴安装;

能通过的介质有:压缩空气、氢气、氮气、化学混合气体、蒸汽、冷却水、热水、热油、石油、硫酸、饮料等。

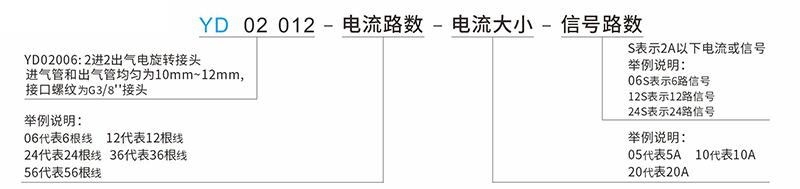

订购型号说明

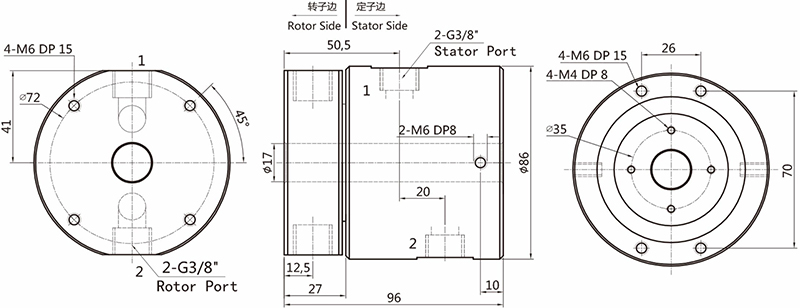

YD02012(2进2出,10~12mm气管,纯气动旋转接头)尺寸图

标准型号列表

型       号 气管数量 接口尺寸 可适应气管
YD02012 2进2出 G3/8" 10~12mm

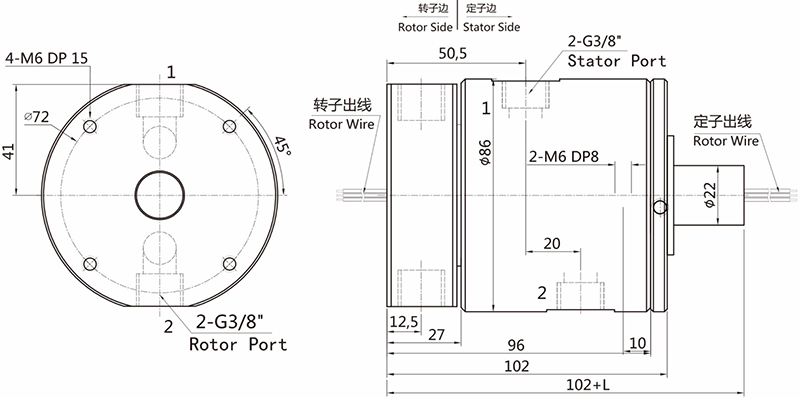

YD02012(2进2出,10~12气管)+6~36路信号/2A(适应于电池阀与感应开关)

标准型号列表

型      号 气管数量 接口尺寸 可适应气管 信号(2A)路数 L长度(mm)
YD02012-06 2进2出 G3/8" 10~12mm 6 14
YD02012-12 2进2出 G3/8" 10~12mm 12 21
YD02012-24S 2进2出 G3/8" 10~12mm 24 35
YD02012-36S 2进2出 G3/8" 10~12mm 36 52.3
YD02012-56S 2进2出 G3/8" 10~12mm 56 82

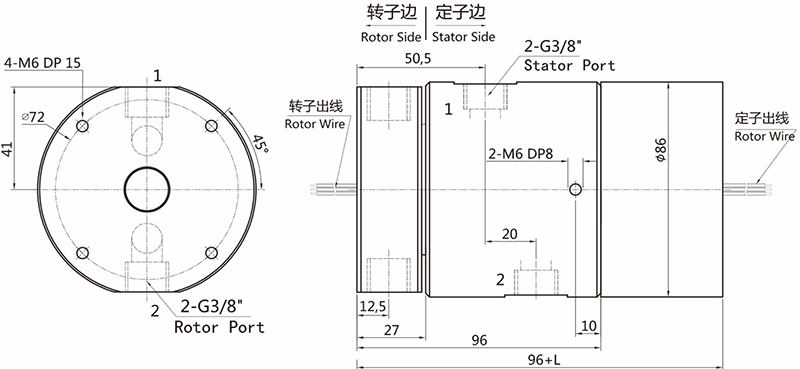

YD02012(2进2出,10~12mm气管)+信号(5A)/10A

标准型号列表

型      号 气管数量 接口尺寸 可适应气管 电流(10A) 路数 信号(2A)路数 L长度(mm)
YD02012-0605 2进2出 G3/8" 10~12mm 0 6 48
YD02012-0610 2进2出 G3/8" 10~12mm 6 0 48
YD02012-1205 2进2出 G3/8" 10~12mm 0 12 72
YD02012-0610-0605 2进2出 G3/8" 10~12mm 6 6 72
YD02012-1210 2进2出 G3/8" 10~12mm 12 0 72
YD02012-0610-1205 2进2出 G3/8" 10~12mm 6 12 96
YD02012-1210-0605 2进2出 G3/8" 10~12mm 12 6 96
YD02012-1805 2进2出 G3/8" 10~12mm 0 18 96
YD02012-1810 2进2出 G3/8" 10~12mm 18 0 96
YD02012-0610-1805 2进2出 G3/8" 10~12mm 6 18 120
YD02012-2405 2进2出 G38" 10~12mm 0 24 120
YD02012-2410 2进2出 G3/8" 10~12mm 24 0 120
YD02012-3605 2进2出 G3/8" 10~12mm 0 36 168
YD02012-1210-2405 2进2出 G3/8" 10~12mm 12 24 168
YD02012-3610 2进2出 G3/8" 10~12mm 36 0 168
YD02012-4805 2进2出 G3/8" 10~12mm 0 48 216
YD02012-1210-3605 2进2出 G3/8" 10~12mm 12 36 216
YD02012-4810 2进2出 G3/8" 10~12mm 48 0 216
YD02012-6005 2进2出 G3/8" 10~12mm 0 60 264
YD02012-1210-4805 2进2出 G3/8" 10~12mm 12 48 264
YD02012-7205 2进2出 G3/8" 10~12mm 0 72 312
YD02012-2410-4805 2进2出 G3/8" 10~12mm 24 48 312
YD02012-8405 2进2出 G3/8" 10~12mm 0 84 360
YD02012-2410-6005 2进2出 G3/8" 10~12mm 20 60 360
YD02012-9605 2进2出 G3/8" 10~12mm 0 90 408
YD02012-10805 2进2出 G3/8" 10~12mm 0 108 456
YD02012-12005 2进2出 G3/8" 10~8mm 0 120 504

技术参数

气管数量 2进2出 最大压力 正压:1Mpa,真空:-100kpa
气管数量 10~12mm气管G3/8“牙 扭矩 <0.2N.m
  机械技术指标   电气技术指标
参数 数值 参数 数值
工作寿命 2000万转(参考值,视工作环境而定) 功率 信号
最高转速 连续旋转250转/分钟,间歇旋转1000/分钟 额定电压 0-440VAC/VDC 0-440VAC/VDC
工作温度 -30℃~80℃ 绝缘电阻 <500MΩ/300VDC <500MΩ/300VDC
工作湿度 0-85%RH 导线规格 AWG26#镀银铁氟龙 AWG26#镀银铁氟龙
接触材料 贵金属接触 导线长度 标准长度250mm(可根据要求调整)
壳体材料 铝合金 绝缘强度 500VAC@50Hz,6s
防护等级 IP51 动态电阻变化值 <0.01Ω
