过孔式多极旋转连接器(10.2mm)水银滑环

过孔式多极旋转连接器水银滑环采用特殊密封、绝缘及导电技术制成,其外壳为阳级处理铝合金或不锈钢材料,用于任何旋转体的信号如微小电压、电流、EMF、热电偶、Strain gauge、影音讯号、高频、电脑讯号等以及功率的传输。
产品品牌:
亚鼎电气adia
现在联系
过孔式多极旋转连接器(10.2mm)水银滑环

产品特点:

水银滑环(插片式,无刷结构)

插片式或者螺纹接头,无刷结构,转速高,几乎无波动电阻.

能传输2500A超大电流以及超低电压微弱信.

< 1毫欧姆的接触电阻

比传统滑环的寿命更长,转速更高

水银作为导电介质,抗干扰.

最高耐温60度,在高温环境下,须另外设计冷却系统



应用领域:

旋转工作台的信号和功率的传输、旋转灯箱、圆形银幕、 旋转镀银线、手术灯、搅拌机、 电阻切割机、

水平镀铜线、管内摄像机、 旋转舞台灯(电脑灯)、旋转摄像机、 电缆卷筒、包装机、 旋转天线、热滚轮、

半导体装置、旋转接头、机械手臂、LCD制造设备



型号说明:

型号 中空孔径 极数 电流 耐压 频率 最大转速 使用温度 转矩 绝缘阻抗

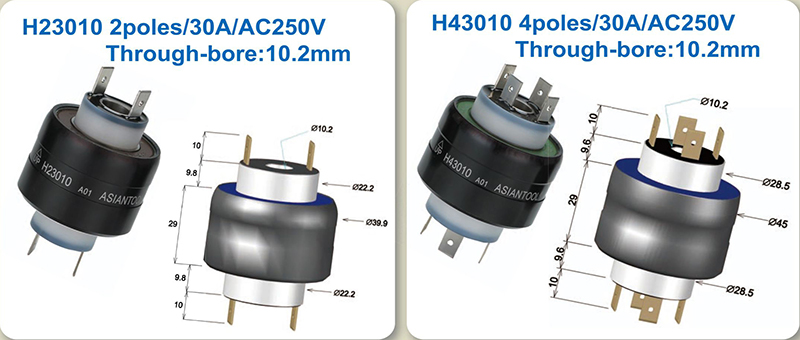

H23010 10.2mm 2 30 250 100 150 60/-30 700 >25MΩ
H43010 10.2mm 4 30 250 100 100 60/-30 1000 >25MΩ

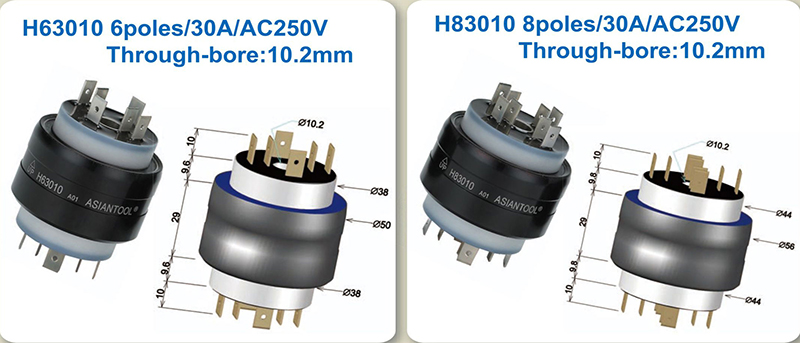

H63010 10.2mm 6 30 250 100 60 60/-30 1500 >25MΩ
H83010 10.2mm 8 30 250 100 40 60/-30 2000 >25MΩ

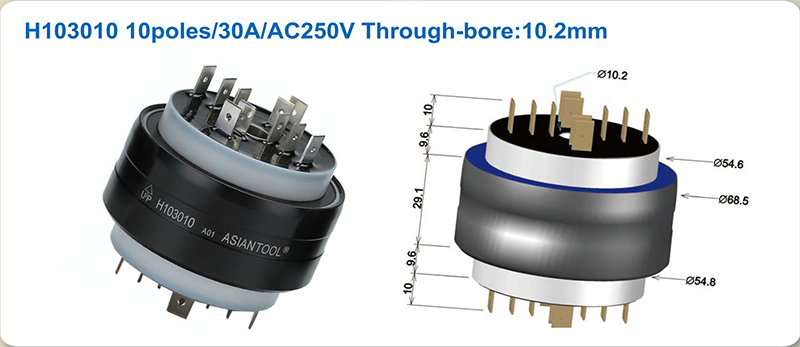

H103010 10.2mm 10 30 250 100 20 60/-30 3000 >25MΩ



型号、尺寸及附件:







型号说明:

型号 极数 电流 耐压 频率 最大转速 使用温度 转矩 绝缘阻抗

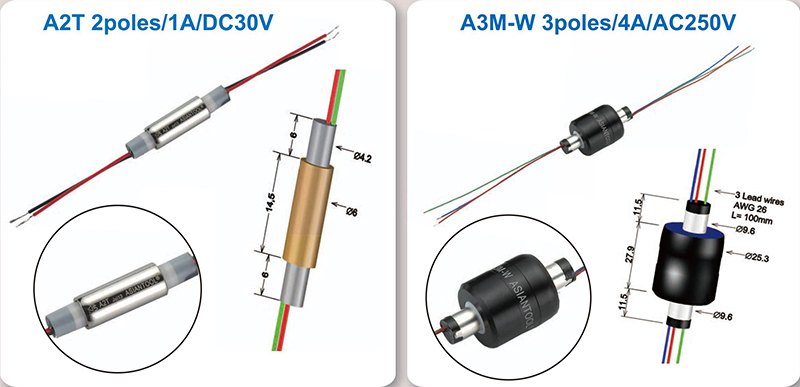

A2T 2 1 DC30V 200 50 60/-30 30 >2MΩ
A3M-W 3 4 250 200 1800 60/-30 200 >25MΩ

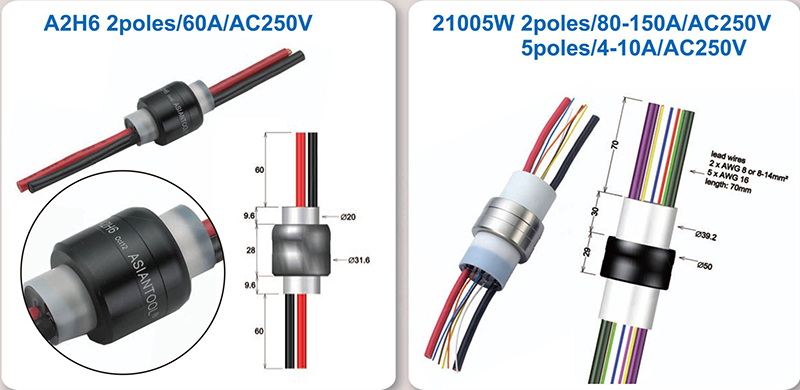

A2H6 2 60 250 100 300 60/-30 700 >25MΩ
21005W 7 100/4 250 100 100 60/-30 1500 >25MΩ
