镓合金液态金属多极旋转连接器非水银滑环

镓合金液态金属多极旋转连接器非水银滑环

产品特点:

水银滑环(插片式,无刷结构)

插片式或者螺纹接头,无刷结构,转速高,几乎无波动电阻.

能传输2500A超大电流以及超低电压微弱信.

< 1毫欧姆的接触电阻

比传统滑环的寿命更长,转速更高

水银作为导电介质,抗干扰.

最高耐温60度,在高温环境下,须另外设计冷却系统



应用领域:

旋转工作台的信号和功率的传输、旋转灯箱、圆形银幕、 旋转镀银线、手术灯、搅拌机、 电阻切割机、

水平镀铜线、管内摄像机、 旋转舞台灯(电脑灯)、旋转摄像机、 电缆卷筒、包装机、 旋转天线、热滚轮、

半导体装置、旋转接头、机械手臂、LCD制造设备



型号说明:

型号 极数 电流 耐压 频率 最大转速 使用温度 转矩 绝缘阻抗
A2S NM 2 4 250 20 1000 +80/+8-0* 75 >25MΩ
A3S NM 3 4 250 20 600 +80/+8-0* 100 >25MΩ
A2H NM 2 30 250 20 600 +80/+8-0* 200 >25MΩ
A3M NM 3 30/4 250 20 600 +80/+8-0* 200 >25MΩ
A3H NM 3 30 250 20 400 +80/+8-0* 400 >25MΩ
A4H NM 4 30/4 250 20 400 +80/+8-0* 400 >25MΩ
A6H NM 6 30/4 250 20 100 +80/+8-0* 700 >25MΩ
A8H NM 8 30/4 250 20 80 +80/+8-0* 1000 >25MΩ
A1030 NM 10 30/4 250 20 30 +80/+8-0* 1500 >25MΩ
A1230NM  12 30/4 250 20 20 +80/+8-0* 2000 >25MΩ
A1430 NM 14 30/4 250 20 10 +80/+8-0* 3000 >25MΩ

*

●液态金属最低温度为46L

●固体温度:+7.6℃

●有“超冷”效果,当滑环内含有46L液态金属置于室温0℃时,液态金属不会凝固

马上,就会有2- 4天的范围内将液态金属46L保持在液态状态,就像河水仍然在流动一样

0℃

●液态金属滑环建议发货后3个月内使用。如果滑环有转动不光滑

存放3个月后置于室温下保存。+ 8℃。请把它放在温暖的房间(50℃以上)进行回收

液态金属状态。

●液态金属不像水银那样粘在镀银导体表面。液态金属

滑环的抗振能力远低于汞环。任何轻微的振动、冲击、冲击都会使液态金属受到冲击

从主指挥室移到另一个指挥室。那将很容易造成短路。

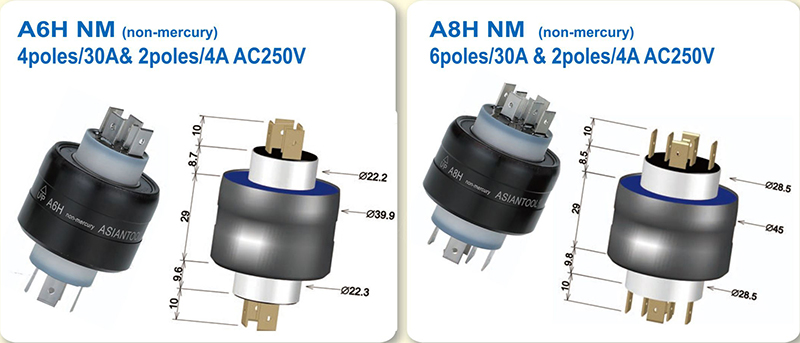

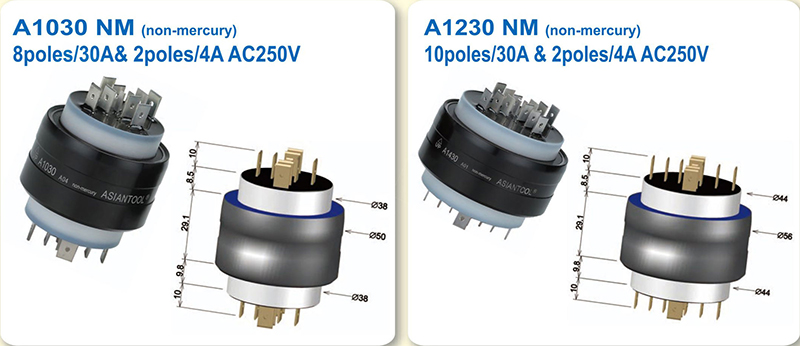

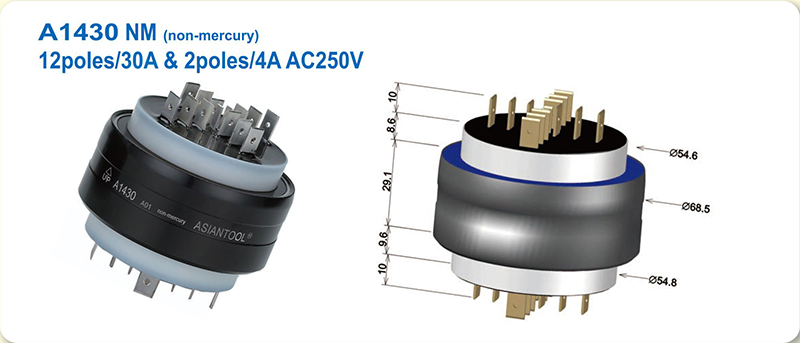

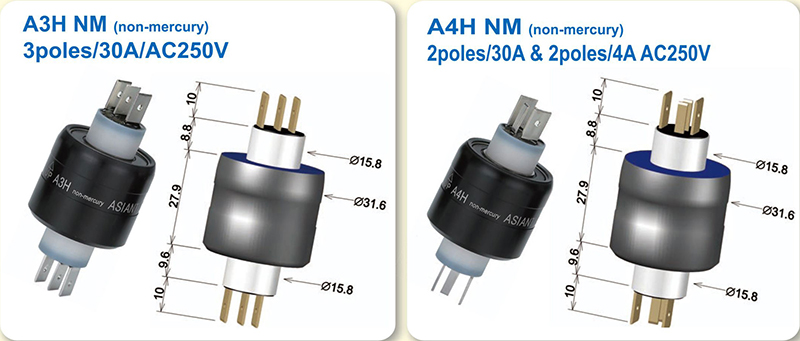

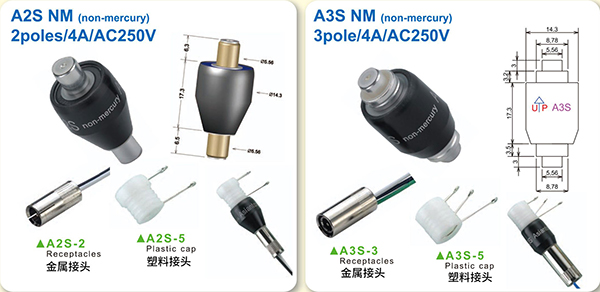

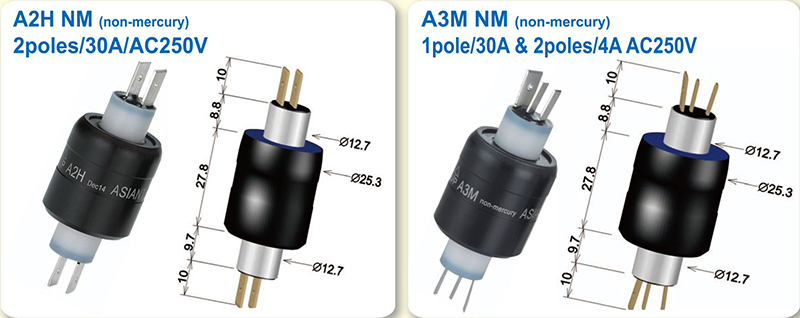

型号、尺寸及附件:
