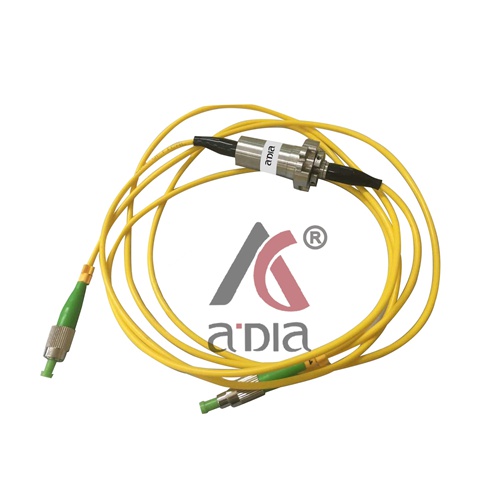

产品特点:
可混合导电或传输USB、以太网等各种数据信号;
可单独使用,也可与传统的电滑环配合使用,作成光电混合汇流环,传送功率和高速数据;
插入损耗小,转速高;
无接触、无摩擦,寿命长,可达1亿转以上(单芯2-3亿转以上);
安全可靠,无泄密,无电磁干扰,可以远距离传输
可混合导电或传输USB、以太网等各种数据信号;
可单独使用,也可与传统的电滑环配合使用,作成光电混合汇流环,传送功率和高速数据;
插入损耗小,转速高;
无接触、无摩擦,寿命长,可达1亿转以上(单芯2-3亿转以上);
安全可靠,无泄密,无电磁干扰,可以远距离传输
光纤部分技术指标:
波 长 | 存贮温度 | 插入损耗 | 回波损耗 | 最大转速 | 光纤类型 | 重 量 | 牵引力 |
650nm—1650nm | -50℃—+85℃ | <2dB (典型值: <0.5dB) | >40dB | 2000rpm | 单模/多模 3mm外护套 | 100g | 10N |
工作温度 | 封装型式 | 插损偏差 | 连接器类型 | 允许最大光功率 | 寿 命 | 防护等级 | 材 料 |
-40℃—+85℃ | 尾纤, 或 FC/ST插口 | 小于±0.25dB (典型值: ±0.15dB) | FC、SC、ST或LC(PC、APC) | 23dBm | 2亿—4亿转 | IP68 | 不锈钢 |
电气部分技术指标:
电气性能 | ||
项 目 | 参 数 | |
功率 | 信号 | |
额定电压 | 380VAC/DC或更高 | 240VAC/DC |
导线规格 | UL 镀锡铁氟龙 | 镀银铁氟龙 |
绝缘电阻 | ≥1000MΩ@ 500VDC | ≥500MΩ@ 500VDC |
额定电流 | 8A每路或信号混合 | |
耐压强度 | 两路之间≥1000V@50Hz | |
电气噪音 | 最大100mΩ@6VDC,电流50mA,转速5rpm/min | |
机械性能 | ||
通路数 | 1-48环 | |
工作转度 | 600rpm | |
工作温度 | -40℃~ +80℃ | |
工作湿度 | 65%RH 或更高 | |
触点材料 | 金---银 | |
导线长度 | 标准 200mm | |
壳体材料 | 铝合金 | |
力矩 | ≤10g·m (参考值) | |
防护等级 | IP51 或更高 |
