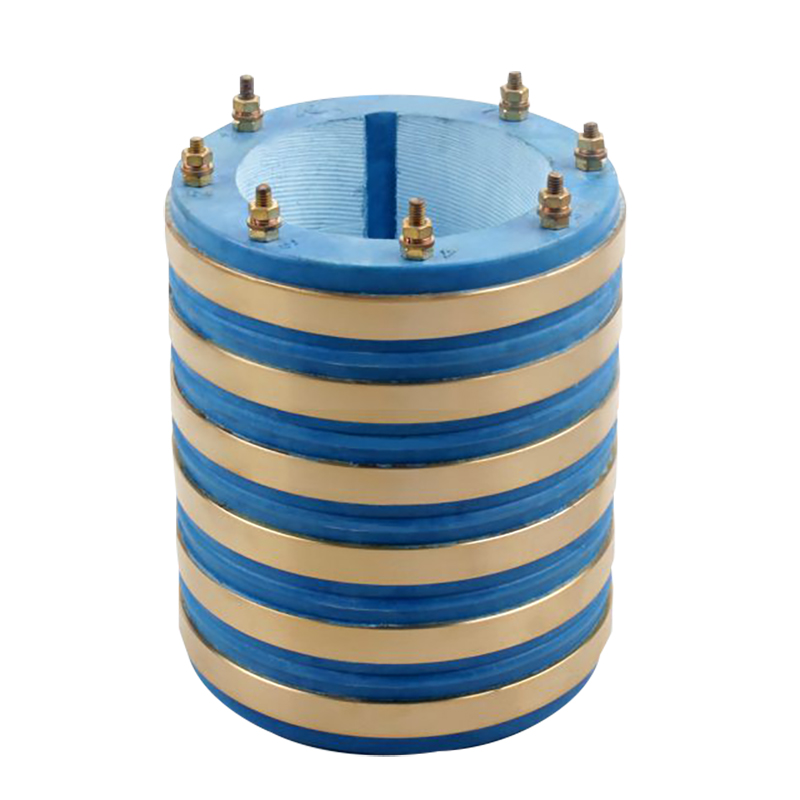

产品特点:
优良的防电弧保护,提高抗电磁干扰性能及使用寿命;优异的高温性和热氧化安定性,可承受很高温度的冲击;良好的抗磨损性和油膜润滑性,有效改善金属的接触表面;金属防锈、防腐保护,与大部分塑胶和弹胶体良好相容。
应用领域:
集电环广泛用于尖端军事领域,近年来随着我国经济建设的不断发展,民用领域也开始广泛使用此类产品,目前工业自动化系统控制、
安防系统的云台等领域已广泛使用,以下则是集电环部分适用领域:
工业领域:
主要应用于测试及测量系统(精密旋转工作台、离心机、分析仪等)、机器人、汽车制造设备、自动化设备、工程机械设备等。
船舶领域:
主要应用于推进器等。
电子领域:
主要用于半导体加工设备。
医疗器械领域:
主要用于螺旋CT机。
娱乐设施领域:
主要用于旋转木马、旋转摩天轮等

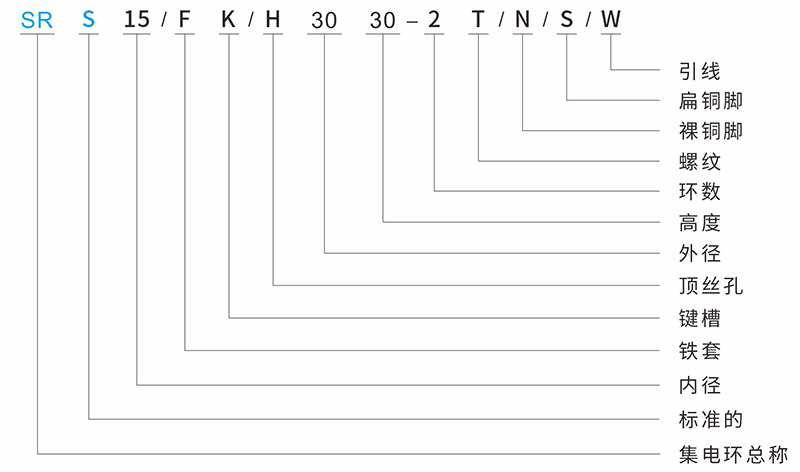

型号说明:
型号:
Model | d | D | H | L2 | L1 | M | F | b | e | a | C | M1 |
SRS30KH60107-6T | 30 | 60 | 107 | 9 | 16 | M4 | 12 | / | / | 8 | 34 | 2-M8 |
SRS44K12676-6T | 44 | 126 | 76 | 8 | 12 | M4 | 6 | / | / | 8 | 47 | / |
SRS5095105-6T | 50 | 95 | 105 | 9 | 14 | M4 | / | / | / | / | / | |
SRS6012676-6T | 60 | 126 | 76 | 7.8 | 12 | M4 | 5 | / | / | / | / | / |
SRS75K140138-6T | 75 | 140 | 138 | 11.5 | 22 | M6 | 6 | / | / | 12 | 80 | / |
SRS75K158180-6T | 75 | 158 | 180 | 10 | 28 | M4 | 15 | / | / | 12 | 79 | / |
SRS75K160142-6T | 75 | 160 | 142 | 12 | 21.5 | M6 | 6 | / | / | 12 | 79 | |
SRS80K160142-6T | 80 | 160 | 140 | 12 | 21.5 | M6 | 6 | / | / | 12 | 84 | / |
SRS91K162140-6S | 91 | 162 | 140 | 12 | 22 | / | 10 | 14 | 2 | 16 | 95 | / |
SRS6010796-6T | 60 | 107 | 96 | 9 | 14 | M4 | 16 | / | / | / | / | / |
SRS60K12077-6T | 60 | 120 | 77 | 8.5 | 411 | M4 | 7 | / | / | 8 | 62.5 | / |
SRS60K120148-6T | 60 | 120 | 148 | 15/8 | 30/18 | M8/M6 | 5 | / | / | 14 | 64 | / |
SRS60K130120-6T | 60 | 130 | 120 | 10 | 15 | M4 | 7 | / | / | 10 | 65 | / |
SRS195H255117-6N | 195 | 255 | 117 | 10 | 16 | 4 | 21 | / | / | / | / | 2-M8 |
技术规格参数:
机械技术指标 | 电气技术指标 | |||
参数 | 数值 | 参数 | 数值 | |
工作寿命 | 1000万转参考值(按工作情况而定) | 功率 | 信号 | |
额定转速 | 150转/分钟 | 额定电压 | 0~240VAC/VDC | 0~240VAC/VDC |
工作温度 | -30℃~-80℃ | 绝缘电阻 | ≥300MΩ/300VDC | ≥300MΩ/300VDC |
工作湿度 | 0~85%RH | 导线规格 | 参考选型规格 | 参考选型规格 |
接触材料 | 金/金 | 导线长度 | 标准长度300mm(可根据定制) | |
壳体材料 | 工程塑料 | 绝缘强度 | 300VAC@50Hz,60S | |
转动扭矩 | 0.05N.m+0.02N.m/6路 | 动态电阻变化值 | <0.01Ω | |
防护等级 | IP51 |

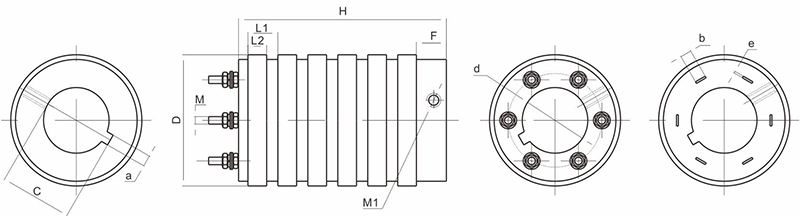

图纸:

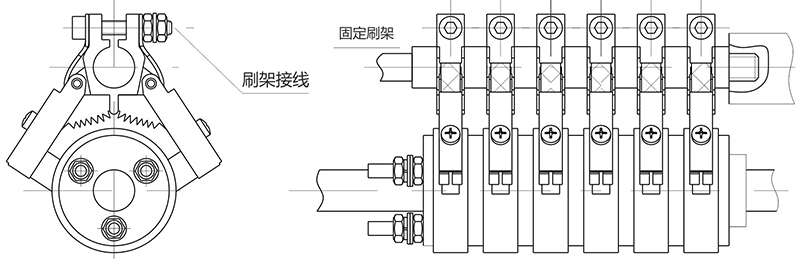

安装:
