单极旋转连接器水银滑环

单极旋转连接器水银滑环采用特殊密封、绝缘及导电技术制成,其外壳为阳级处理铝合金或不锈钢材料,用于任何旋转体的信号如微小电压、电流、EMF、热电偶、Strain gauge、影音讯号、高频、电脑讯号等以及功率的传输。
产品品牌:
亚鼎电气adia
现在联系
单极旋转连接器水银滑环

产品特点:

水银滑环(插片式,无刷结构)

插片式或者螺纹接头,无刷结构,转速高,几乎无波动电阻.

能传输2500A超大电流以及超低电压微弱信.

< 1毫欧姆的接触电阻

比传统滑环的寿命更长,转速更高

水银作为导电介质,抗干扰.

最高耐温60度,在高温环境下,须另外设计冷却系统



应用领域:

旋转工作台的信号和功率的传输、旋转灯箱、圆形银幕、 旋转镀银线、手术灯、搅拌机、 电阻切割机、

水平镀铜线、管内摄像机、 旋转舞台灯(电脑灯)、旋转摄像机、 电缆卷筒、包装机、 旋转天线、热滚轮、

半导体装置、旋转接头、机械手臂、LCD制造设备



型号说明:

型号 极数 电流 耐压 频率 最大转速 使用温度 转矩 绝缘阻抗

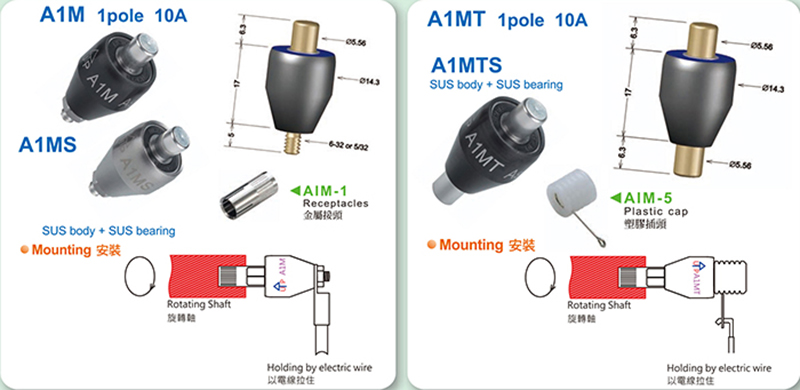

A1M 1 10 N/A 200 3600 60/-30 35 N/A
A1MT 1 10 N/A 200 3600 60/-30 35 N/A

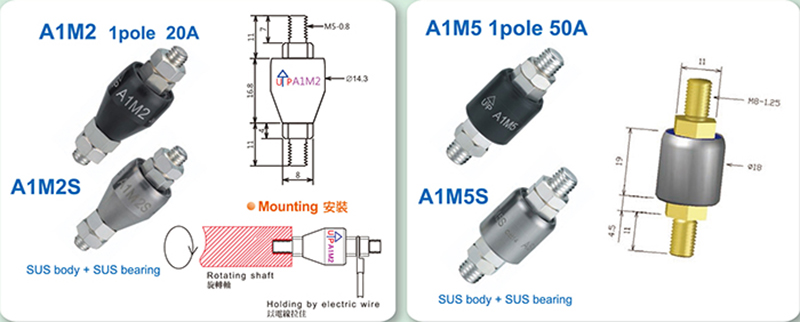

A1M2 1 20 N/A 200 2000 60/-30 50 N/A
A1M5 1 50 N/A 200 1800 60/-30 70 N/A

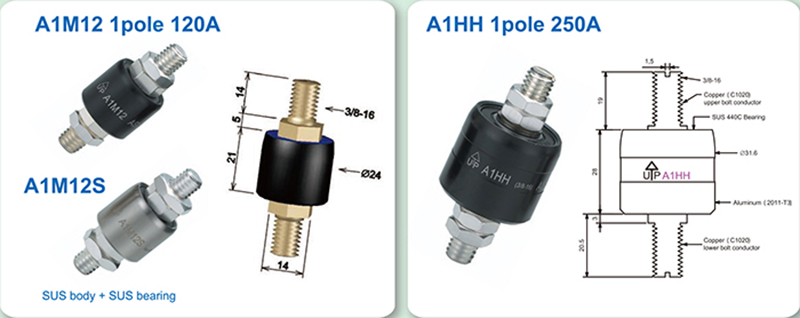

A1M12 1 120 N/A 200 1500 60/-30 150 N/A
A1HH 1 250 N/A 200 1200 60/-30 250 N/A

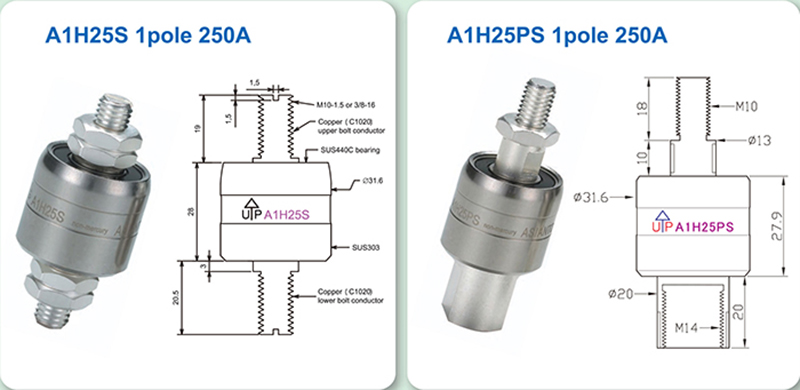

A1H25S 1 250 N/A 200 1200 60/-30 250 N/A
A1H25PS 1 250 N/A 200 1200 60/-30 250 N/A

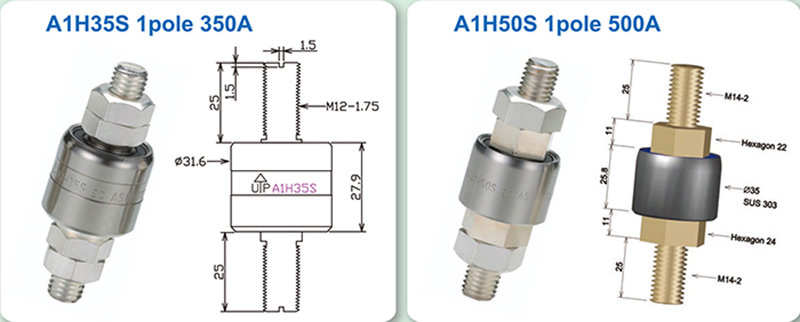

A1H35S 1 350 N/A 200 800 60/-30 300 N/A
A1H50S 1 500 N/A 200 300 60/-30 700 N/A
A1H50S 1 500 N/A 200 300 60/-30 700 N/A
A1H65S 1 650 N/A 200 200 60/-30 1000 N/A

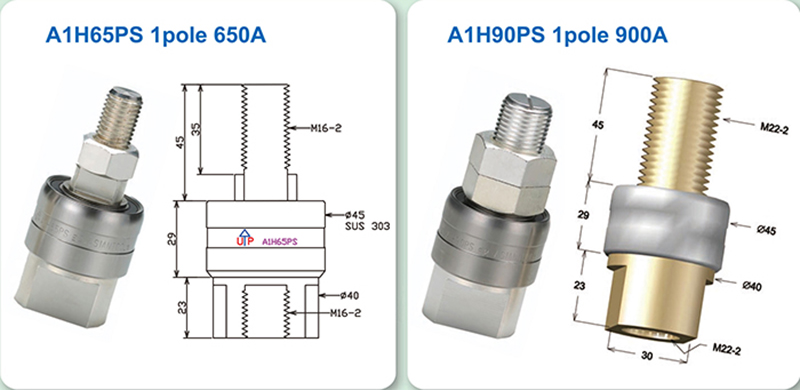

A1H65PS 1 650 N/A 200 200 60/-30 1000 N/A
A1H90PS 1 900 N/A 200 200 60/-30 1000 N/A

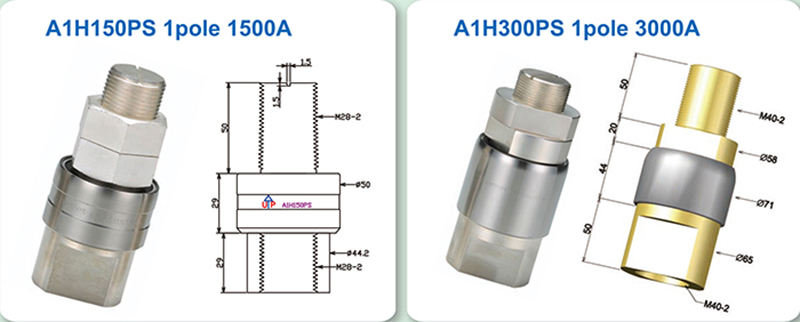

A1H150PS 1 1500 N/A 200 100 60/-30 2000 N/A
A1H300PS 1 3000 N/A 200 60 60/-30 3000 N/A
A1H500FS 1 5000 N/A 200 30 60/-30 5000 N/A
A1H750FS 1 7500 N/A 200 20 60/-30 7000 N/A

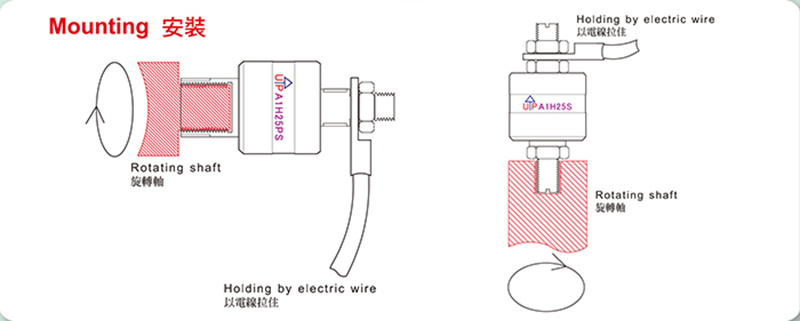

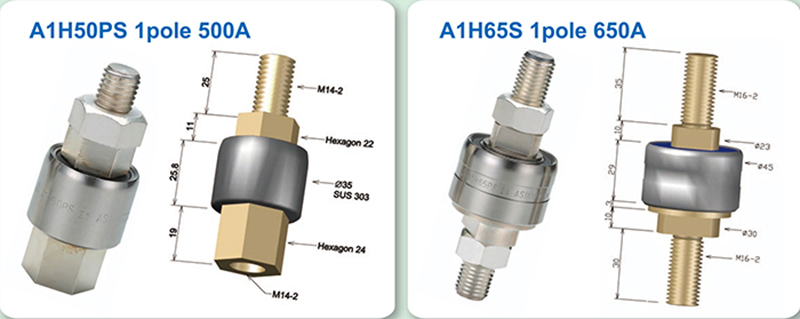

型号、尺寸及附件:
